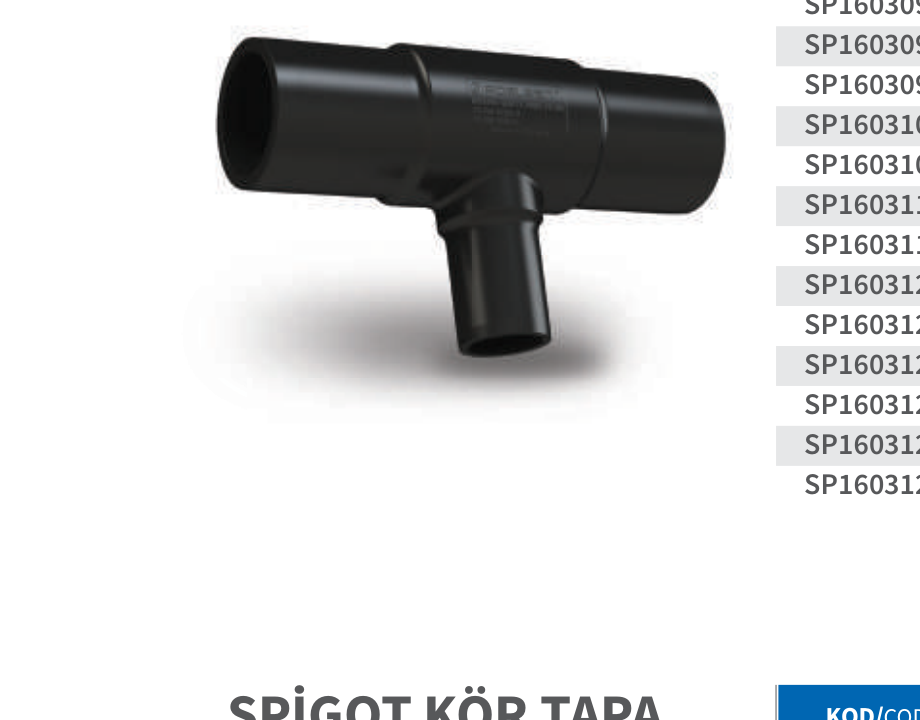

Name: Spigot-Reduzier-T-Stück
Brand: Poelsan

Beschreibung

Das Spigot-Reduzier-T-Stück dient zur Erstellung eines 90°-Abzweigs mit gegenüber dem Durchgang verringertem Abgangsdurchmesser. Es wird als Spigot-Formteil aus PE 100 mit SDR 11 gefertigt und über Stumpf- bzw. Elektroschweißung verbunden. Sämtliche Größen sind für PN 16 ausgelegt.

Eigenschaften

Werkstoff PE 100
Standard-Maßverhältnis SDR 11
90°-Abzweig mit reduziertem Abgang
Spigot-Ausführung (Schweißenden)
Nennweiten d50/32 – d160/140 mm
Druckstufe PN 16

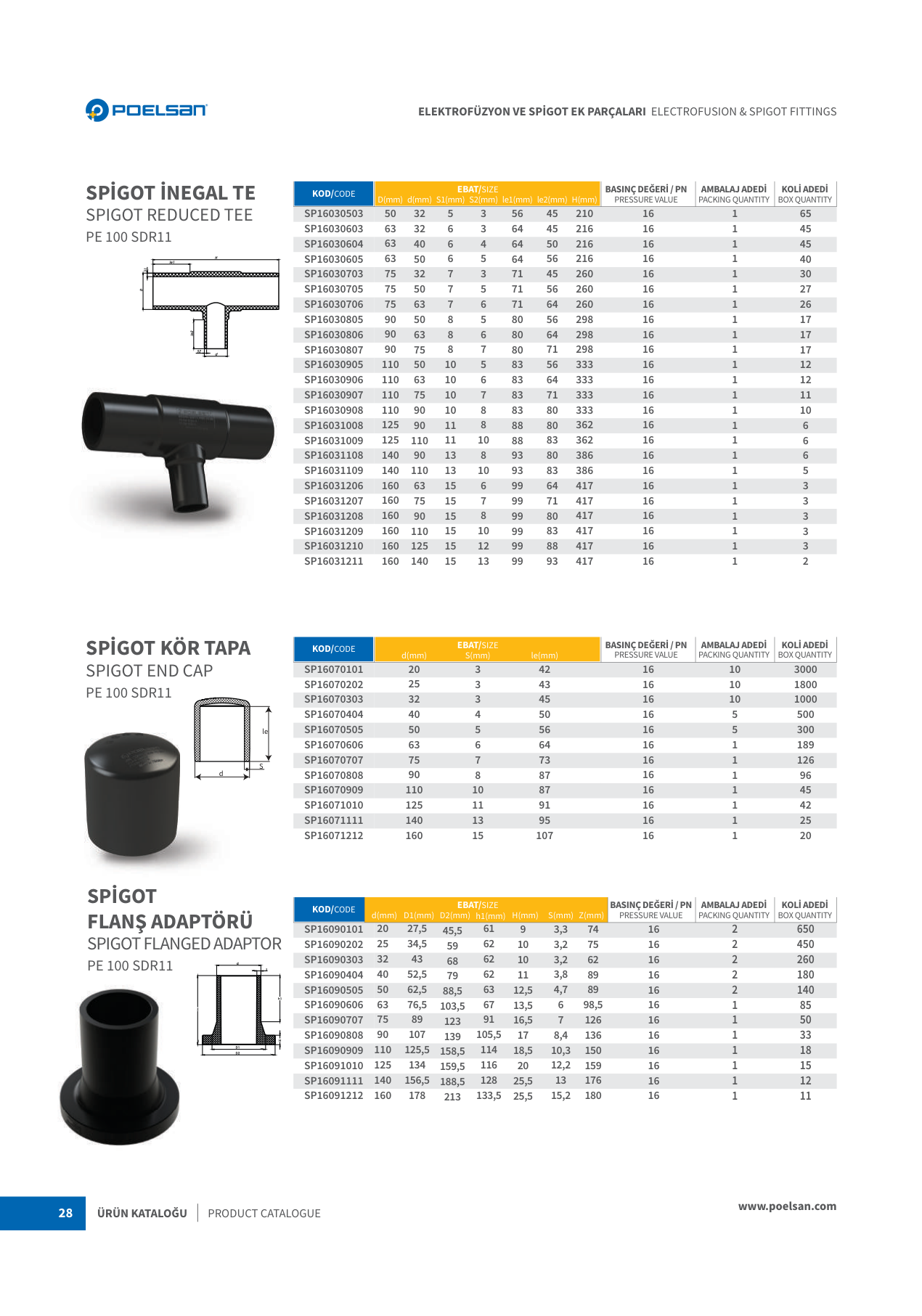

Maße & Artikelnummern

Artikelnr.	D (mm)	d (mm)	S1 (mm)	S2 (mm)	le1 (mm)	le2 (mm)	H (mm)	Druckstufe PN	Verpackungseinheit	Karton
SP16030503	50	32	5	3	56	45	210	16	1	65
SP16030603	63	32	6	3	64	45	216	16	1	45
SP16030604	63	40	6	4	64	50	216	16	1	45
SP16030605	63	50	6	5	64	56	216	16	1	40
SP16030703	75	32	7	3	71	45	260	16	1	30
SP16030704	75	40	6,8	3,7	71	50	260	16	1	22
SP16030705	75	50	7	5	71	56	260	16	1	27
SP16030706	75	63	7	6	71	64	260	16	1	26
SP16030805	90	50	8	5	80	56	298	16	1	17
SP16030806	90	63	8	6	80	64	298	16	1	17
SP16030807	90	75	8	7	80	71	298	16	1	17
SP16030905	110	50	10	5	83	56	333	16	1	12
SP16030906	110	63	10	6	83	64	333	16	1	12
SP16030907	110	75	10	7	83	71	333	16	1	11
SP16030908	110	90	10	8	83	80	333	16	1	10
SP16031008	125	90	11	8	88	80	362	16	1	6
SP16031009	125	110	11	10	88	83	362	16	1	6
SP16031108	140	90	13	8	93	80	386	16	1	6
SP16031109	140	110	13	10	93	83	386	16	1	5
SP16031206	160	63	15	6	99	64	417	16	1	3
SP16031207	160	75	15	7	99	71	417	16	1	3
SP16031208	160	90	15	8	99	80	417	16	1	3
SP16031209	160	110	15	10	99	83	417	16	1	3
SP16031210	160	125	15	12	99	88	417	16	1	3
SP16031211	160	140	15	13	99	93	417	16	1	2
