Elektroschweiß-T-Stück gleichschenklig
Gleichschenkliges Elektroschweiß-T-Stück (EF Equal Tee) aus PE 100 SDR11 für Abzweige in PE-Rohrleitungen mittels Elektrofusion.
Beschreibung
Das gleichschenklige Poelsan-EF-Elektroschweiß-T-Stück dient zum Herstellen eines rechtwinkligen Abzweigs mit gleichem Durchmesser in PE-Rohrleitungen. Die Verbindung erfolgt über integrierte Heizwendel durch Elektrofusion. Werkstoff PE 100 in der Reihe SDR 11, geeignet für Trinkwasser- und Erdgasnetze.
Eigenschaften
- Werkstoff PE 100, SDR 11
- Gleichschenkliger Abzweig (T-Stück)
- Verbindung durch Elektrofusion
- Druckstufe PN 16
- Für Trinkwasser- und Erdgasanwendungen geeignet

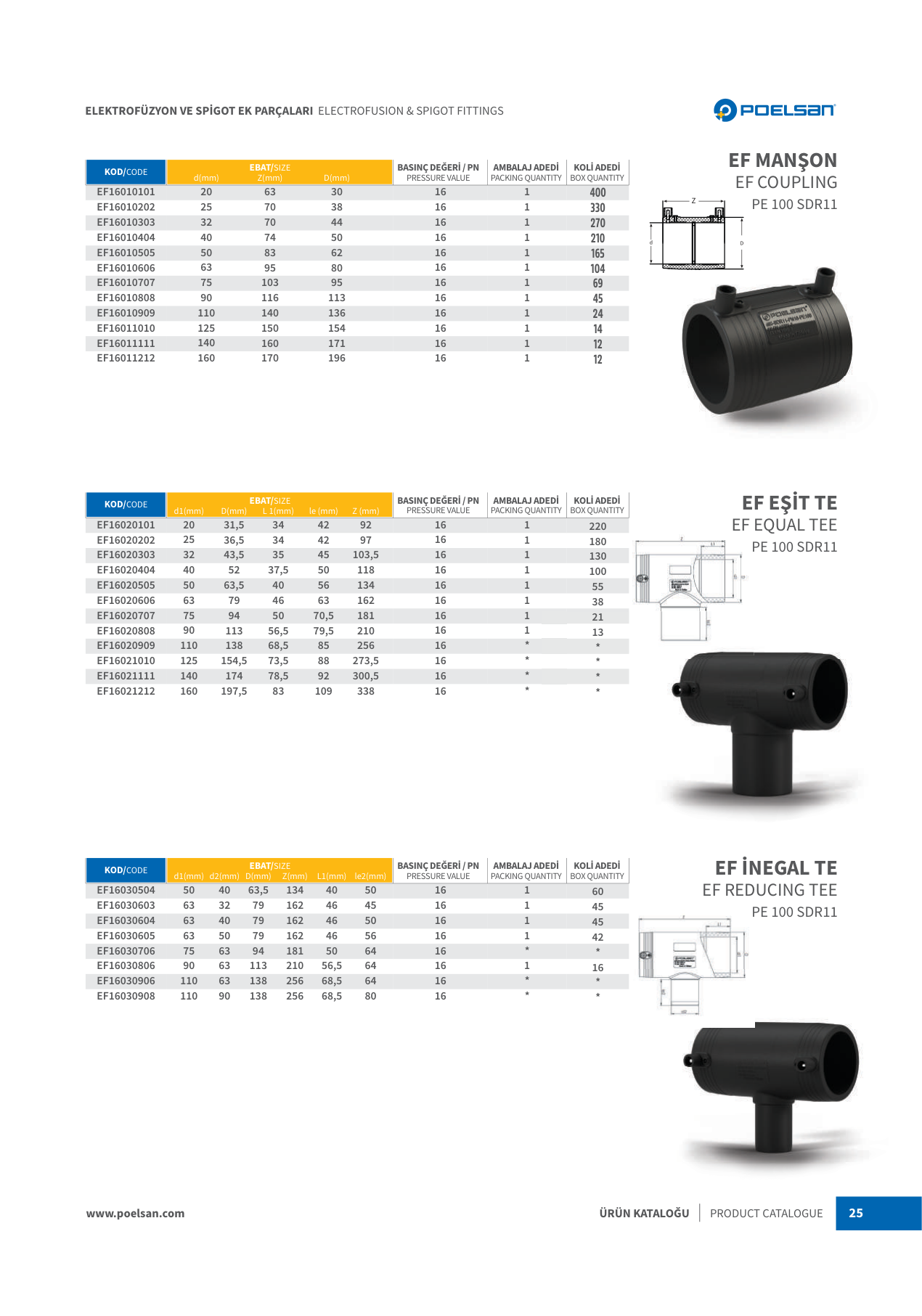

Maße & Artikelnummern
| Artikelnr. | d1 (mm) | D (mm) | L1 (mm) | le (mm) | Z (mm) | PN | Verpackungseinheit | Karton |
|---|---|---|---|---|---|---|---|---|
| EF16020101 | 20 | 31,5 | 34 | 42 | 92 | 16 | 1 | 220 |
| EF16020202 | 25 | 36,5 | 34 | 42 | 97 | 16 | 1 | 180 |
| EF16020303 | 32 | 43,5 | 35 | 45 | 103,5 | 16 | 1 | 130 |
| EF16020404 | 40 | 52 | 37,5 | 50 | 118 | 16 | 1 | 100 |
| EF16020505 | 50 | 63,5 | 40 | 56 | 134 | 16 | 1 | 55 |
| EF16020606 | 63 | 79 | 46 | 63 | 162 | 16 | 1 | 38 |
| EF16020707 | 75 | 94 | 50 | 70,5 | 181 | 16 | 1 | 21 |
| EF16020808 | 90 | 113 | 56,5 | 79,5 | 210 | 16 | 1 | 13 |
| EF16020909 | 110 | 138 | 68,5 | 85 | 256 | 16 | * | * |
| EF16021010 | 125 | 154,5 | 73,5 | 88 | 273,5 | 16 | * | * |
| EF16021111 | 140 | 174 | 78,5 | 92 | 300,5 | 16 | * | * |
| EF16021212 | 160 | 197,5 | 83 | 109 | 338 | 16 | * | * |
Zusätzliche Informationen
| Material | PE 100 |
|---|---|
| Druckstufe | PN16 |
| Anschlussart | Elektrofusion |
| Norm | EN 12201-3, EN 1555-3, TSE 12201-3, TSE 1555-3 |
| Einsatzbereich | Erdgas, Trinkwasser |
| Dimension | 20–160 mm |
| SDR | SDR 11 |
| Verbindungstechnik | Heizwendelschweißen |
