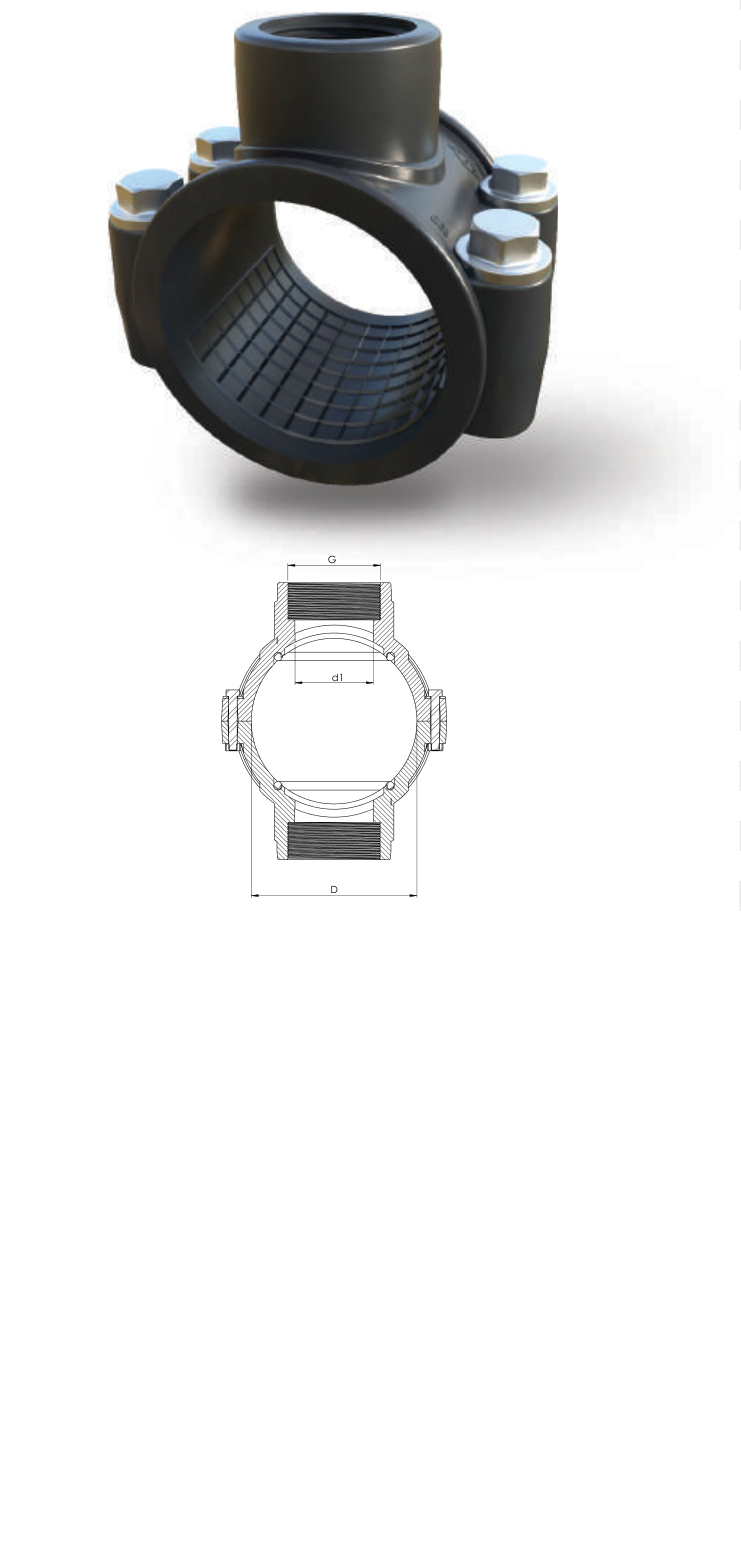

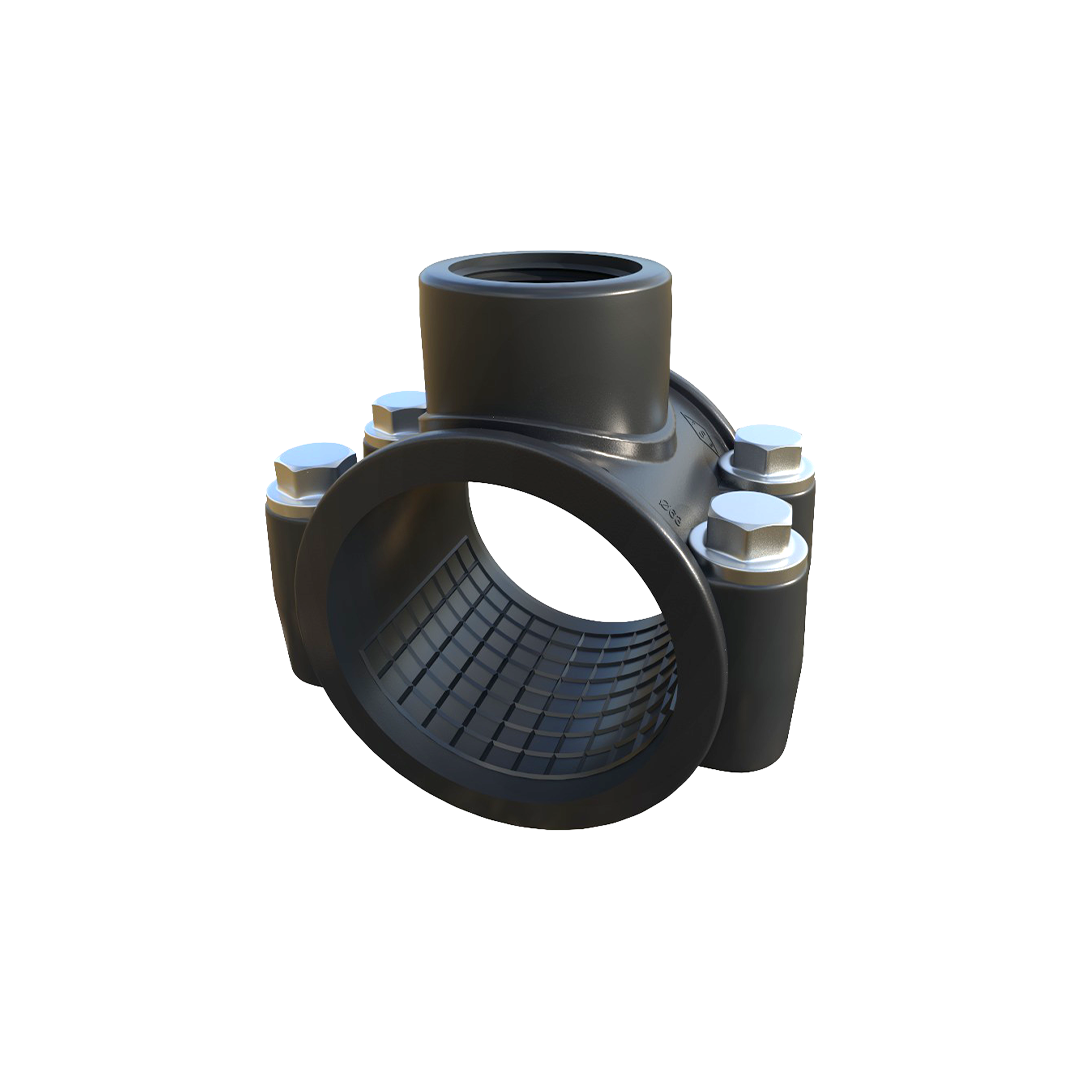

Anbohrschelle mit verzinkten Schrauben, ohne Verstärkungsring
Anbohrschelle (Clamp Saddle with Bolt) aus Polypropylen mit verzinkten Schrauben, Ausführung ohne Metall-Verstärkungsring, Ø 25–315 mm.
Beschreibung
Wirtschaftliche Ausführung der Polypropylen-Anbohrschelle mit verzinkten Schrauben, jedoch ohne Metall-Verstärkungsring am Gewindeabgang (Artikelnummern mit Suffix WR). Der Kautschuk-O-Ring sorgt für eine dauerhaft dichte Verbindung; die in das Unterteil eingelassenen Muttern ermöglichen eine schnelle Montage. Lieferbar für Rohrdurchmesser von 25 bis 315 mm mit Gewindeabgängen von ½" bis 3".
Eigenschaften
- Aus hochwertigem, schlagzähem Polypropylen (PP) gefertigt
- O-Ring aus Kautschuk – dauerhaft dicht auch bei hohem Druck
- Konstruktion gleicht Maßabweichungen der Rohre aus und verhindert Leckagen
- Korrosionsbeständige Metallteile, einsetzbar bis 50 °C
- Verändert weder Geschmack noch Geruch des Wassers – für Trinkwasser geeignet
- Muttern sitzen in Aufnahmen des Unterteils – schnelle, einfache Montage
- Anschlussgewinde nach ISO 7-1
- Entspricht ISO 13460-1 (TSE-geprüft, TS ISO 13460-1)
- Garantierte Druckstufen: Ø 25–110 mm PN 16, 2"-Abgang PN 10, Ø 125–255 mm PN 10, 3"–4" PN 6, Ø 250–315 mm PN 6
- Ausführung ohne Metall-Verstärkungsring (Suffix WR)
- Verzinkte Schrauben

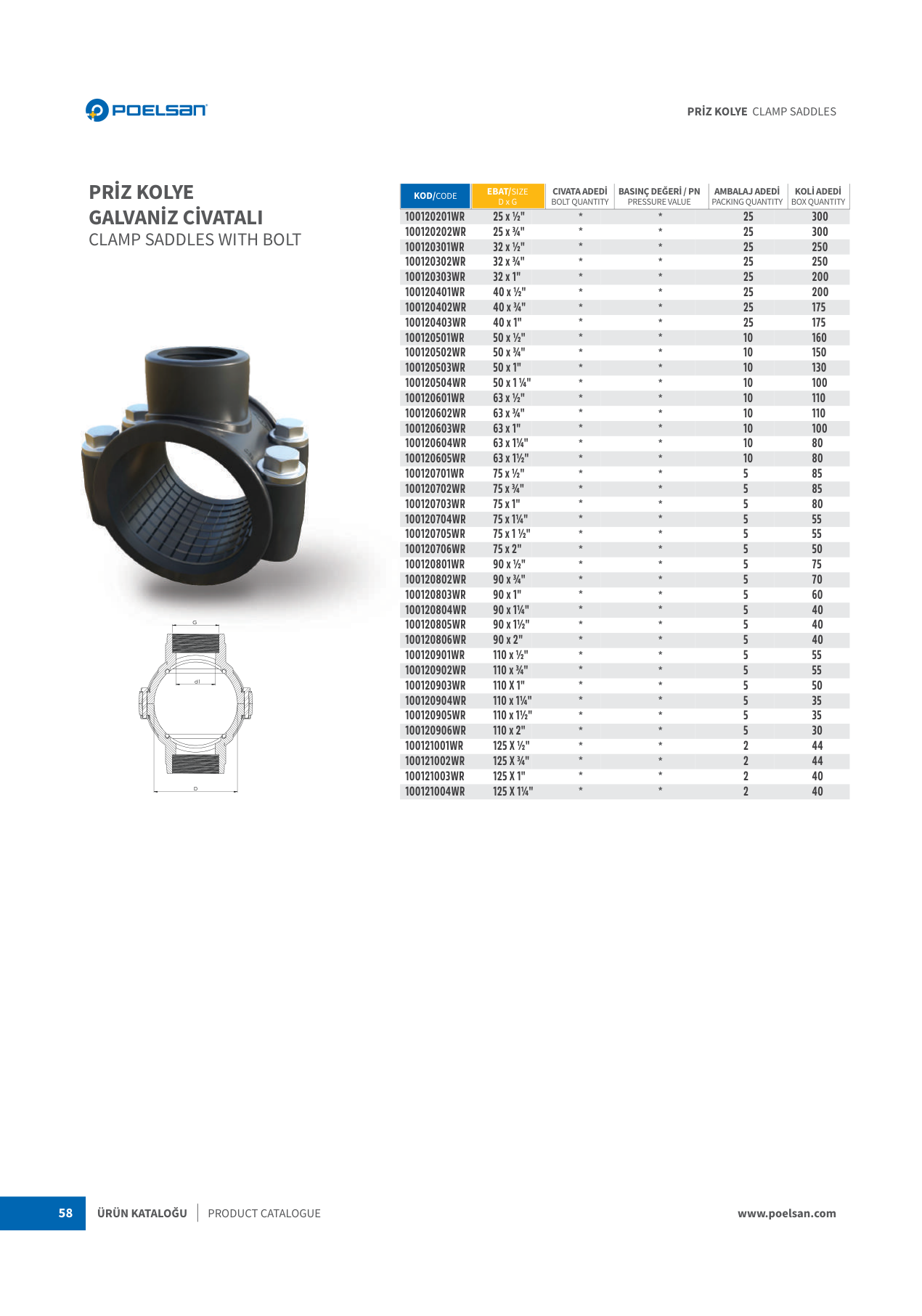

Maße & Artikelnummern
| Artikelnr. | Größe (D x G) | Verpackung (Stück) | Karton (Stück) |
|---|---|---|---|
| 100120201WR | 25 x ½" | 25 | 300 |
| 100120202WR | 25 x ¾" | 25 | 300 |
| 100120301WR | 32 x ½" | 25 | 250 |
| 100120302WR | 32 x ¾" | 25 | 250 |
| 100120303WR | 32 x 1" | 25 | 200 |
| 100120401WR | 40 x ½" | 25 | 200 |
| 100120402WR | 40 x ¾" | 25 | 175 |
| 100120403WR | 40 x 1" | 25 | 175 |
| 100120501WR | 50 x ½" | 10 | 160 |
| 100120502WR | 50 x ¾" | 10 | 150 |
| 100120503WR | 50 x 1" | 10 | 130 |
| 100120504WR | 50 x 1 ¼" | 10 | 100 |
| 100120601WR | 63 x ½" | 10 | 110 |
| 100120602WR | 63 x ¾" | 10 | 110 |
| 100120603WR | 63 x 1" | 10 | 100 |
| 100120604WR | 63 x 1 ¼" | 10 | 80 |
| 100120605WR | 63 x 1 ½" | 10 | 80 |
| 100120701WR | 75 x ½" | 5 | 85 |
| 100120702WR | 75 x ¾" | 5 | 85 |
| 100120703WR | 75 x 1" | 5 | 80 |
| 100120704WR | 75 x 1 ¼" | 5 | 55 |
| 100120705WR | 75 x 1 ½" | 5 | 55 |
| 100120706WR | 75 x 2" | 5 | 50 |
| 100120801WR | 90 x ½" | 5 | 75 |
| 100120802WR | 90 x ¾" | 5 | 70 |
| 100120803WR | 90 x 1" | 5 | 60 |
| 100120804WR | 90 x 1 ¼" | 5 | 40 |
| 100120805WR | 90 x 1 ½" | 5 | 40 |
| 100120806WR | 90 x 2" | 5 | 40 |
| 100120901WR | 110 x ½" | 5 | 55 |
| 100120902WR | 110 x ¾" | 5 | 55 |
| 100120903WR | 110 x 1" | 5 | 50 |
| 100120904WR | 110 x 1 ¼" | 5 | 35 |
| 100120905WR | 110 x 1 ½" | 5 | 35 |
| 100120906WR | 110 x 2" | 5 | 30 |
| 100121001WR | 125 x ½" | 2 | 44 |
| 100121002WR | 125 x ¾" | 2 | 44 |
| 100121003WR | 125 x 1" | 2 | 40 |
| 100121004WR | 125 x 1 ¼" | 2 | 40 |
| 100121005WR | 125 x 1 ½" | 2 | 40 |
| 100121006WR | 125 x 2" | 2 | 40 |
| 100121101WR | 140 x ½" | 2 | 36 |
| 100121102WR | 140 x ¾" | 2 | 36 |
| 100121103WR | 140 x 1" | 2 | 36 |
| 100121104WR | 140 x 1 ¼" | 2 | 36 |
| 100121105WR | 140 x 1 ½" | 2 | 36 |
| 100121106WR | 140 x 2" | 2 | 28 |
| 100121201WR | 160 x ½" | 2 | 26 |
| 100121202WR | 160 x ¾" | 2 | 26 |
| 100121203WR | 160 x 1" | 2 | 26 |
| 100121204WR | 160 x 1 ¼" | 2 | 24 |
| 100121205WR | 160 x 1 ½" | 2 | 24 |
| 100121206WR | 160 x 2" | 2 | 22 |
| 100121207WR | 160 x 2 ½" | 2 | 16 |
| 100121208WR | 160 x 3" | 2 | 12 |
| 100121302WR | 180 x ¾" | 2 | 10 |
| 100121303WR | 180 x 1" | 2 | 10 |
| 100121304WR | 180 x 1 ¼" | 2 | 10 |
| 100121305WR | 180 x 1 ½" | 2 | 10 |
| 100121306WR | 180 x 2" | 2 | 10 |
| 100121307WR | 180 x 2 ½" | 2 | 10 |
| 100121308WR | 180 x 3" | 2 | 10 |
| 100121402WR | 200 x ¾" | 2 | 10 |
| 100121403WR | 200 x 1" | 2 | 10 |
| 100121404WR | 200 x 1 ¼" | 2 | 10 |
| 100121405WR | 200 x 1 ½" | 2 | 10 |
| 100121406WR | 200 x 2" | 2 | 8 |
| 100121407WR | 200 x 2 ½" | 2 | 8 |
| 100121408WR | 200 x 3" | 2 | 8 |
| 100121503WR | 225 x 1" | 2 | 8 |
| 100121504WR | 225 x 1 ¼" | 2 | 8 |
| 100121505WR | 225 x 1 ½" | 2 | 8 |
| 100121506WR | 225 x 2" | 2 | 8 |
| 100121507WR | 225 x 2 ½" | 2 | 8 |
| 100121508WR | 225 x 3" | 2 | 8 |
| 100121606WR | 250 x 2" | 2 | 6 |
| 100121806WR | 315 x 2" | 1 | 8 |
Zusätzliche Informationen
| Material | PP (Polypropylen) |
|---|---|
| Norm | ISO 13460-1, ISO 7-1 |
| Anschlussart | Innengewinde-Abgang |
| Einsatzbereich | Bewässerung, Gewächshaus, Landwirtschaft, Trinkwasser |
| Rohrdurchmesser | Ø 25–315 mm |
| Abgang | ½" – 3" |
| Schrauben/Ring | Schrauben verzinkt, ohne Verstärkungsring |
| Max. Betriebstemperatur | 50 °C |
