Elektrosvejse-vinkel 90°
Elektrosvejse-vinkel 90° (EF 90° Elbow) af PE 100 SDR11 til retningsændringer i PE-rørledninger ved elektrofusion.
Beskrivelse
Poelsan-EF-elektrosvejse-vinklen 90° muliggør en 90°-retningsændring i PE-rørledninger. Forbindelsen etableres ved elektrofusion via integrerede varmespiraler. Materiale PE 100 i serien SDR 11, egnet til drikkevands- og naturgasnet.
Egenskaber
- Materiale PE 100, SDR 11
- Retningsændring 90°
- Forbindelse ved elektrofusion
- Trykklasse PN 16
- Egnet til drikkevands- og naturgasanvendelser

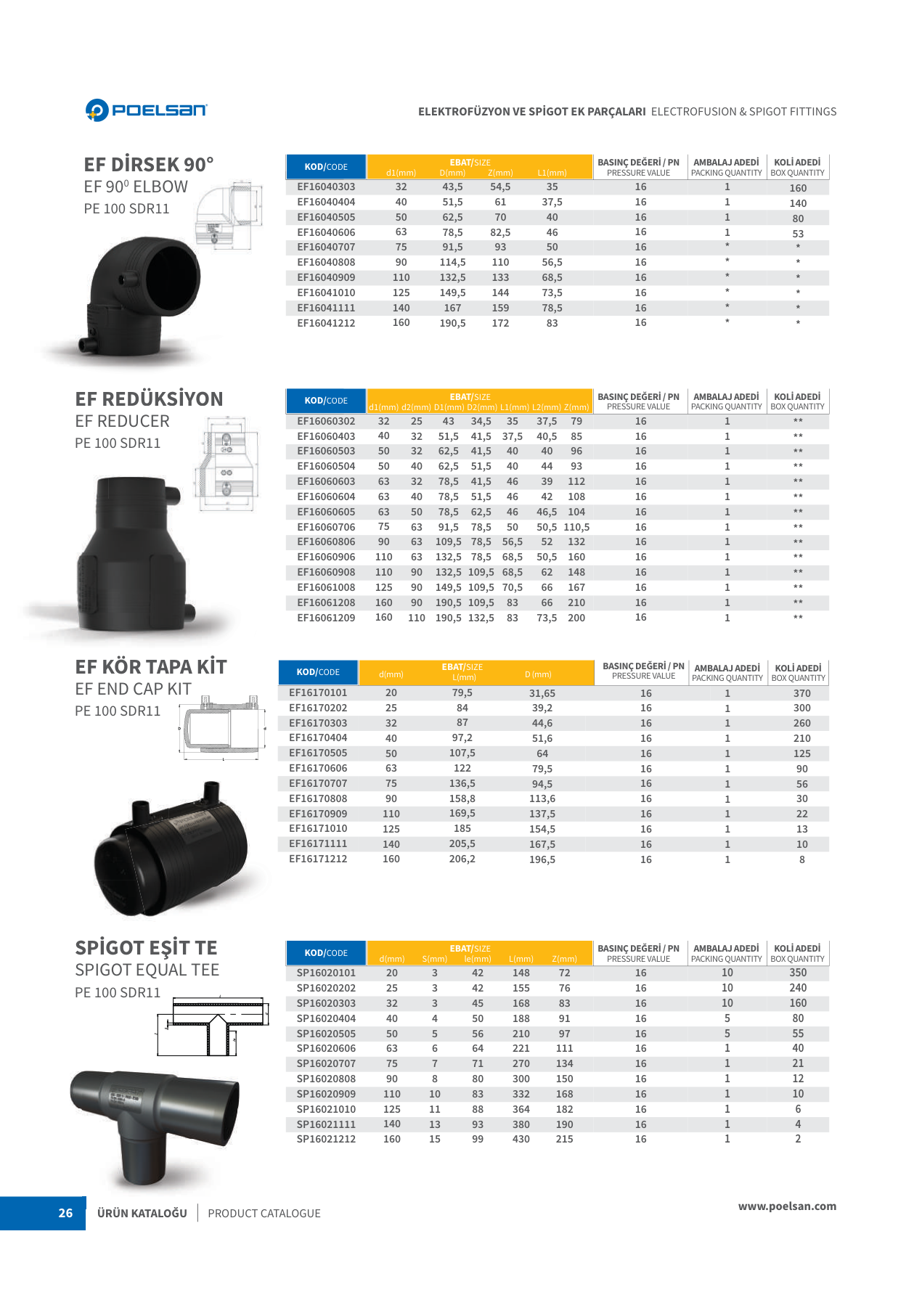

Mål & artikelnumre
| Artikelnr. | d1 (mm) | D (mm) | Z (mm) | L1 (mm) | PN | Pakningsenhed | Karton |
|---|---|---|---|---|---|---|---|
| EF16040303 | 32 | 43,5 | 54,5 | 35 | 16 | 1 | 160 |
| EF16040404 | 40 | 51,5 | 61 | 37,5 | 16 | 1 | 140 |
| EF16040505 | 50 | 62,5 | 70 | 40 | 16 | 1 | 80 |
| EF16040606 | 63 | 78,5 | 82,5 | 46 | 16 | 1 | 53 |
| EF16040707 | 75 | 91,5 | 93 | 50 | 16 | * | * |
| EF16040808 | 90 | 114,5 | 110 | 56,5 | 16 | * | * |
| EF16040909 | 110 | 132,5 | 133 | 68,5 | 16 | * | * |
| EF16041010 | 125 | 149,5 | 144 | 73,5 | 16 | * | * |
| EF16041111 | 140 | 167 | 159 | 78,5 | 16 | * | * |
| EF16041212 | 160 | 190,5 | 172 | 83 | 16 | * | * |
Yderligere information
| Material | PE 100 |
|---|---|
| Druckstufe | PN16 |
| Anschlussart | Elektrofusion |
| Norm | EN 12201-3, EN 1555-3, TSE 12201-3, TSE 1555-3 |
| Einsatzbereich | Erdgas, Trinkwasser |
| Dimension | 32–160 mm |
| SDR | SDR 11 |
| Verbindungstechnik | Heizwendelschweißen |
| Winkel | 90° |
