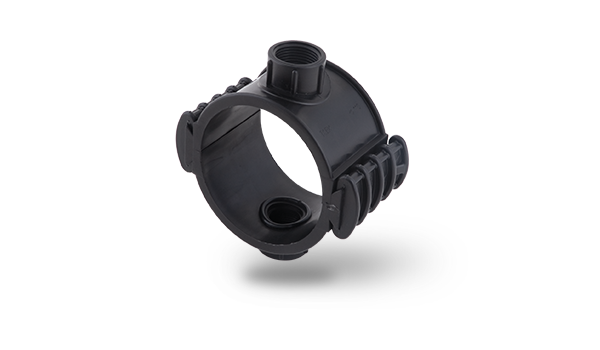

Navrtávací sedlo se šoupátkem, dvojitý vývod
Navrtávací sedlo se šoupátkovým zajištěním a dvěma závitovými vývody, Ø 25–110 mm, PN 6.
Popis
Varianta navrtávacího sedla s dvojitým vývodem a šoupátkovým zajištěním: Dva protilehlé závitové vývody umožňují připojení dvou potrubí k jednomu navrtávacímu bodu, montáž šoupátka bez nářadí šetří čas při instalaci. Z vysoce kvalitního polypropylenu s pryžovým O-kroužkem. Vhodné pro průměry potrubí od 25 do 110 mm s vývody od ½" do 1"; zaručený tlakový stupeň PN 6.
Vlastnosti
- Vyrobeno z vysoce kvalitního, houževnatého polypropylenu (PP)
- Šoupátkové zajištění místo šroubení – montáž bez nářadí
- O-kroužek z pryže – trvale těsný i při vysokém tlaku
- Homogenní, bezpórovitý povrch
- Nemění chuť ani vůni vody – vhodné pro pitnou vodu
- Odpovídá ISO 13460-1 (testováno TSE, TS ISO 13460-1)
- Zaručený tlakový stupeň: Ø 25–110 mm PN 6

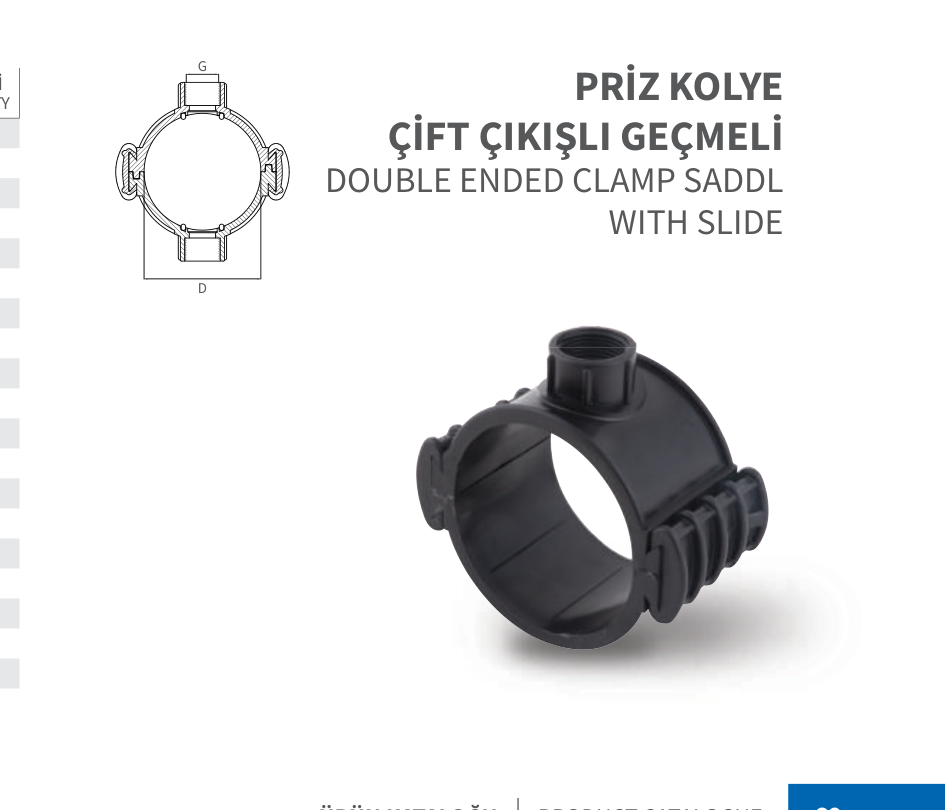

- Dva protilehlé závitové vývody

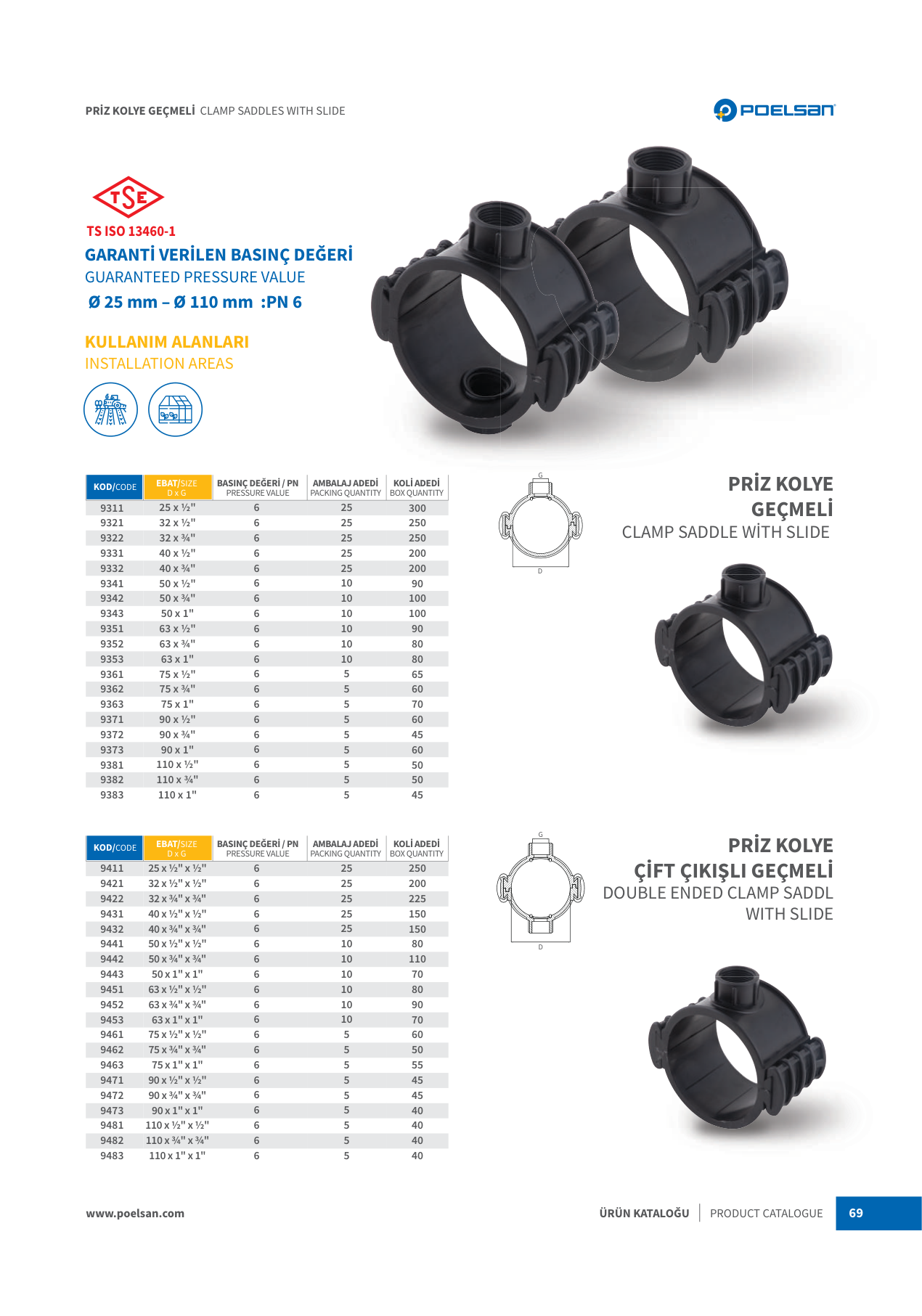

Rozměry & katalogová čísla
| Kat. č. | Velikost (D x G) | Tlakový stupeň (PN) | Balení (kusů) | Karton (kusů) |
|---|---|---|---|---|
| 9411KLN 04050297 | 25 x ½" x ½" | 6 | 25 | 250 |
| 9421KLN 04050298 | 32 x ½" x ½" | 6 | 25 | 200 |
| 9422KLN 04050299 | 32 x ¾" x ¾" | 6 | 25 | 225 |
| 9431KLN 04050300 | 40 x ½" x ½" | 6 | 25 | 150 |
| 9432KLN 04050301 | 40 x ¾" x ¾" | 6 | 25 | 150 |
| 9441KLN 04050302 | 50 x ½" x ½" | 6 | 10 | 80 |
| 9442KLN 04050303 | 50 x ¾" x ¾" | 6 | 10 | 110 |
| 9443KLN 04050304 | 50 x 1" x 1" | 6 | 10 | 70 |
| 9451KLN 04050305 | 63 x ½" x ½" | 6 | 10 | 80 |
| 9452KLN 04050306 | 63 x ¾" x ¾" | 6 | 10 | 90 |
| 9453KLN 04050307 | 63 x 1" x 1" | 6 | 10 | 70 |
| 9461KLN 04050308 | 75 x ½" x ½" | 6 | 5 | 60 |
| 9462KLN 04050309 | 75 x ¾" x ¾" | 6 | 5 | 50 |
| 9463KLN 04050310 | 75 x 1" x 1" | 6 | 5 | 55 |
| 9471KLN 04050311 | 90 x ½" x ½" | 6 | 5 | 45 |
| 9472KLN 04050312 | 90 x ¾" x ¾" | 6 | 5 | 45 |
| 9473KLN 04050313 | 90 x 1" x 1" | 6 | 5 | 40 |
| 9481KLN 04050314 | 110 x ½" x ½" | 6 | 5 | 40 |
| 9482KLN 04050315 | 110 x ¾" x ¾" | 6 | 5 | 40 |
| 9483KLN 04050316 | 110 x 1" x 1" | 6 | 5 | 40 |
Další informace
| Material | PP (Polypropylen) |
|---|---|
| Druckstufe | PN6 |
| Norm | ISO 13460-1 |
| Anschlussart | Innengewinde-Abgang, Schieber-Verriegelung |
| Einsatzbereich | Bewässerung, Gewächshaus, Landwirtschaft, Trinkwasser |
| Rohrdurchmesser | Ø 25–110 mm |
| Abgang | 2 x ½" – 1" |
