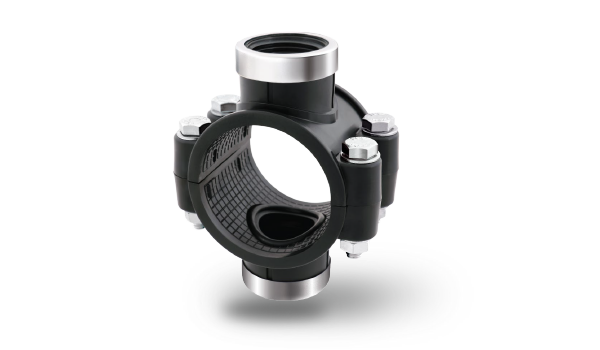

Navrtávací pas s dvojitým vývodem, nerezové šrouby (AISI 304) a nerezový výztužný kroužek (AISI 430)
Navrtávací pas s dvojitým vývodem, nerezové šrouby (AISI 304) a nerezový výztužný kroužek (AISI 430) - Obrázek 2
Navrtávací pas s dvojitým vývodem, nerezové šrouby (AISI 304) a nerezový výztužný kroužek (AISI 430) - Obrázek 3
Navrtávací pas s dvojitým vývodem, nerezové šrouby (AISI 304) a nerezový výztužný kroužek (AISI 430) - Obrázek 4

Navrtávací pas s dvojitým vývodem, nerezové šrouby (AISI 304) a nerezový výztužný kroužek (AISI 430)

Navrtávací pas se dvěma závitovými vývody, šrouby z nerezové oceli AISI 304 a výztužným kroužkem z nerezové oceli AISI 430, Ø 25–225 mm.

Odeslat poptávku

Kategorie:

Popis

Korozivzdorné provedení polypropylenového navrtávacího pasu s dvojitým vývodem: dva protilehlé závitové vývody, šrouby z nerezové oceli AISI 304 a kovový výztužný kroužek z nerezové oceli AISI 430. Ideální pro agresivní prostředí a trvalé instalace uložené v zemi v sítích pitné vody a zavlažování. Dodává se pro průměry trubek od 25 do 225 mm s vývody od ½" do 4".

Vlastnosti

  • Vyrobeno z kvalitního, houževnatého polypropylenu (PP)
  • O-kroužek z pryže – trvale těsný i při vysokém tlaku
  • Konstrukce vyrovnává rozměrové odchylky trubek a zabraňuje únikům
  • Korozivzdorné kovové díly, použitelné do 50 °C
  • Nemění chuť ani vůni vody – vhodné pro pitnou vodu
  • Matice jsou usazeny v lůžkách spodního dílu – rychlá, snadná montáž
  • Připojovací závit podle ISO 7-1
  • Odpovídá ISO 13460-1 (zkoušeno TSE, TS ISO 13460-1)
  • Garantované tlakové stupně: Ø 25–110 mm PN 16, vývod 2" PN 10, Ø 125–255 mm PN 10, 3"–4" PN 6, Ø 250–315 mm PN 6
  • Dva protilehlé závitové vývody
  • Šrouby z nerezové oceli AISI 304
  • Výztužný kroužek z nerezové oceli AISI 430

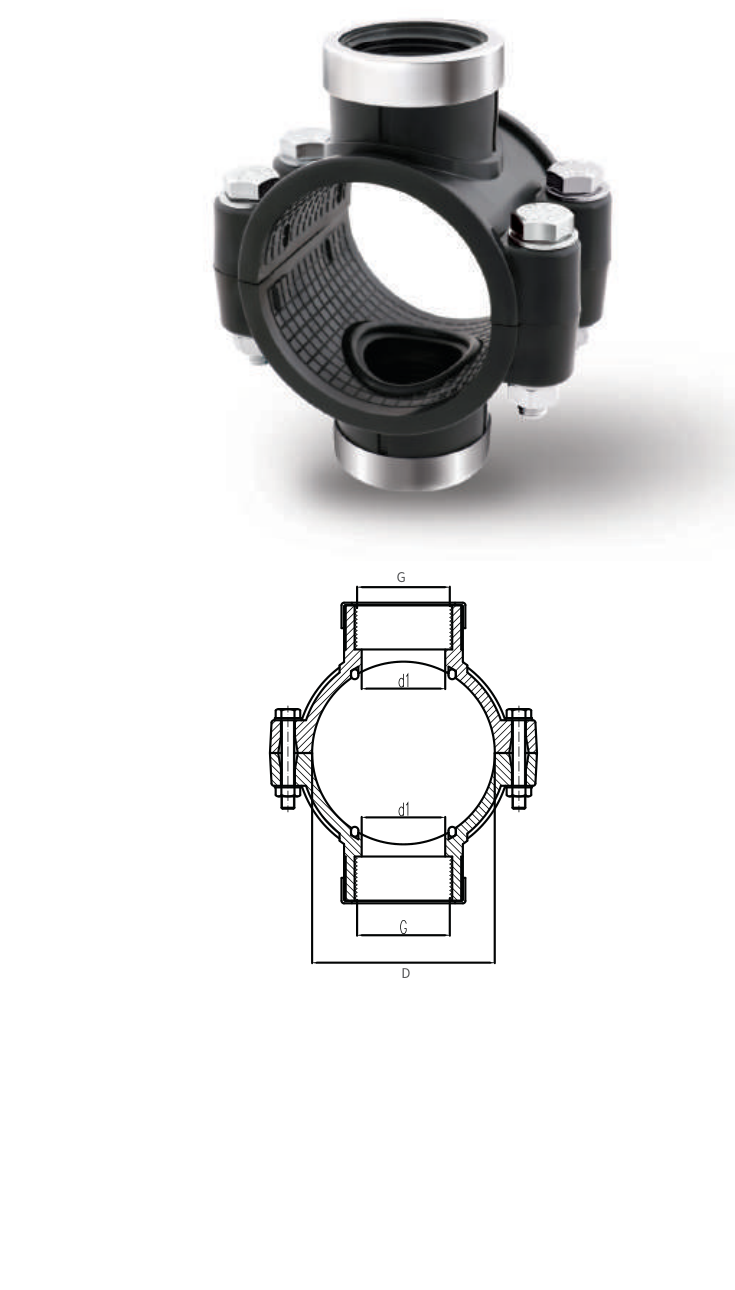

Rozměry a objednací čísla

Obj. č. Velikost (D x G) Šrouby (ks) Tlakový stupeň (PN) Balení (ks) Karton (ks)
100180201KLN 04050200 25 x ½" x ½" 2 16 25 250
100180301KLN 04050201 32 x ½" x ½" 2 16 25 200
100180302KLN 04050202 32 x ¾" x ¾" 2 16 25 200
100180401KLN 04050203 40 x ½" x ½" 2 16 25 150
100180402KLN 04050204 40 x ¾" x ¾" 2 16 25 150
100180501KLN 04050205 50 x ½" x ½" 2 16 10 140
100180502KLN 04050206 50 x ¾" x ¾" 2 16 10 120
100180503KLN 04050207 50 x 1" x 1" 2 16 10 120
100180601KLN 04050208 63 x ½" x ½" 4 16 10 90
100180602KLN 04050209 63 x ¾" x ¾" 4 16 10 90
100180603KLN 04050210 63 x 1" x 1" 4 16 10 80
100180604KLN 04050211 63 x 1 ¼" x 1 ¼" 4 16 10 50
100180605KLN 04050212 63 x 1 ½" x 1 ½" 4 16 10 50
100180701KLN 04050213 75 x ½" x ½" 4 16 5 80
100180702KLN 04050214 75 x ¾" x ¾" 4 16 5 80
100180703KLN 04050215 75 x 1" x 1" 4 16 5 70
100180704KLN 04050216 75 x 1 ¼" x 1 ¼" 4 16 5 40
100180705KLN 04050217 75 x 1 ½" x 1 ½" 4 16 5 40
100180706KLN 04050218 75 x 2" x 2" 4 10 5 40
100180801KLN 04050219 90 x ½" x ½" 4 16 5 60
100180802KLN 04050220 90 x ¾" x ¾" 4 16 5 60
100180803KLN 04050221 90 x 1" x 1" 4 16 5 50
100180804KLN 04050222 90 x 1 ¼" x 1 ¼" 4 16 5 35
100180805KLN 04050223 90 x 1 ½" x 1 ½" 4 16 5 35
100180806KLN 04050224 90 x 2" x 2" 4 10 5 30
100180901KLN 04050225 110 x ½" x ½" 4 16 5 50
100180902KLN 04050226 110 x ¾" x ¾" 4 16 5 50
100180903KLN 04050227 110 x 1" x 1" 4 16 5 40
100180904KLN 04050228 110 x 1 ¼" x 1 ¼" 4 16 5 30
100180905KLN 04050229 110 x 1 ½" x 1 ½" 4 16 5 30
100180906KLN 04050230 110 x 2" x 2" 4 10 5 30
100181001KLN 04050231 125 x ½" x ½" 4 10 2 50
100181002KLN 04050232 125 x ¾" x ¾" 4 10 2 48
100181003KLN 04050233 125 x 1" x 1" 4 10 2 42
100181004KLN 04050234 125 x 1 ¼" x 1 ¼" 4 10 2 42
100181005KLN 04050235 125 x 1 ½" x 1 ½" 4 10 2 36
100181006KLN 04050236 125 x 2" x 2" 4 10 2 34
100181101KLN 04050237 140 x ½" x ½" 6 10 2 36
100181102KLN 04050238 140 x ¾" x ¾" 6 10 2 34
100181103KLN 04050239 140 x 1" x 1" 6 10 2 28
100181104KLN 04050240 140 x 1 ¼" x 1 ¼" 6 10 2 26
100181105KLN 04050241 140 x 1 ½" x 1 ½" 6 10 2 22
100181106KLN 04050242 140 x 2" x 2" 6 10 2 22
100181201KLN 04050243 160 x ½" x ½" 6 10 2 26
100181202KLN 04050244 160 x ¾" x ¾" 6 10 2 26
100181203KLN 04050245 160 x 1" x 1" 6 10 2 24
100181204KLN 04050246 160 x 1 ¼" x 1 ¼" 6 10 2 22
100181205KLN 04050247 160 x 1 ½" x 1 ½" 6 10 2 20
100181206KLN 04050248 160 x 2" x 2" 6 10 2 20
100181207KLN 04050249 160 x 2 ½" x 2 ½" 6 10 2 12
100181208KLN 04050250 160 x 3" x 3" 6 6 2 12
100181209KLN 04050251 160 x 4" x 4" 6 6 2 10
100181302KLN 04050252 180 x ¾" x ¾" 6 10 2 10
100181303KLN 04050253 180 x 1" x 1" 6 10 2 10
100181304KLN 04050254 180 x 1 ¼" x 1 ¼" 6 10 2 10
100181305KLN 04050255 180 x 1 ½" x 1 ½" 6 10 2 10
100181306KLN 04050256 180 x 2" x 2" 6 10 2 10
100181307KLN 04050257 180 x 2 ½" x 2 ½" 6 10 2 8
100181308KLN 04050258 180 x 3" x 3" 6 6 2 8
100181309KLN 04050259 180 x 4" x 4" 6 6 2 6
100181402KLN 04050260 200 x ¾" x ¾" 6 10 2 10
100181403KLN 04050261 200 x 1" x 1" 6 10 2 10
100181404KLN 04050262 200 x 1 ¼" x 1 ¼" 6 10 2 10
100181405KLN 04050263 200 x 1 ½" x 1 ½" 6 10 2 8
100181406KLN 04050264 200 x 2" x 2" 6 10 2 8
100181407KLN 04050265 200 x 2 ½" x 2 ½" 6 10 2 8
100181408KLN 04050266 200 x 3" x 3" 6 6 2 8
100181409KLN 04050267 200 x 4" x 4" 6 6 2 6
100181503KLN 04050268 225 x 1" x 1" 6 10 2 8
100181504KLN 04050269 225 x 1 ¼" x 1 ¼" 6 10 2 8
100181505KLN 04050270 225 x 1 ½" x 1 ½" 6 10 2 8
100181506KLN 04050271 225 x 2" x 2" 6 10 2 8
100181507KLN 04050272 225 x 2 ½" x 2 ½" 6 10 2 8
100181508KLN 04050273 225 x 3" x 3" 6 6 2 8
100181509KLN 04050274 225 x 4" x 4" 6 6 2 4

Další informace

Material

Edelstahl AISI 304/430, PP (Polypropylen)
Druckstufe

PN10, PN16, PN6
Norm

ISO 13460-1, ISO 7-1
Anschlussart

Innengewinde-Abgang
Einsatzbereich

Bewässerung, Gewächshaus, Landwirtschaft, Trinkwasser
Rohrdurchmesser

Ø 25–225 mm
Abgang

2 x ½" – 4"
Schrauben/Ring

Edelstahl AISI 304 / AISI 430
Max. Betriebstemperatur

50 °C
